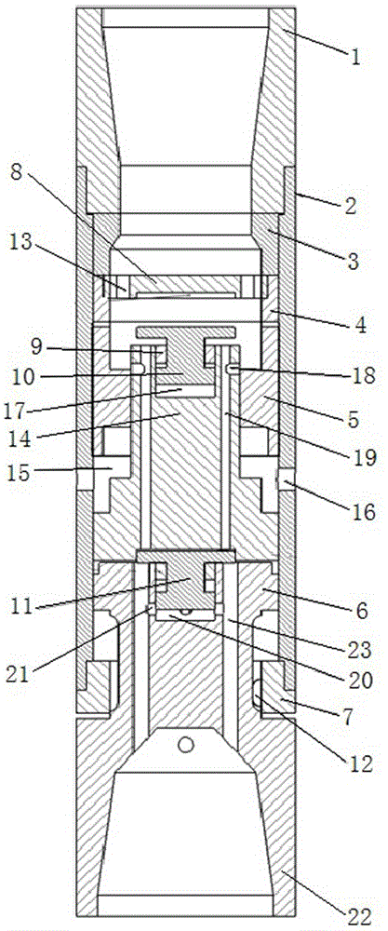

本发明涉及的是活塞调控的液动冲击器，这种活塞调控的液动冲击器的壳体上端与上部转换接头螺纹连接，壳体下端设置砧座，砧座的下端为下部转换接头；缸体紧固在壳体内，上部转换接头与缸体之间有上部间隔套筒和上阀座，阀盖安装在上阀座中，阀盖四周有流道，阀盖与缸体构成阀腔，冲击锤穿过缸体伸入到阀腔中，冲击锤底部与壳体接触，冲击锤与缸体之间形成低压腔，壳体有低压孔道，低压孔道使低压腔与环空相通；冲击锤上端有气缸，第一活塞底板位于气缸内；砧座上端有阀缸，第二活塞底板位于阀缸内，第二活塞顶板为自由端，冲击锤底部有活塞槽，冲击锤与砧座相接时，第二活塞顶板位于活塞槽内。本发明解决了现有液动冲击器冲击效果不好的问题。
